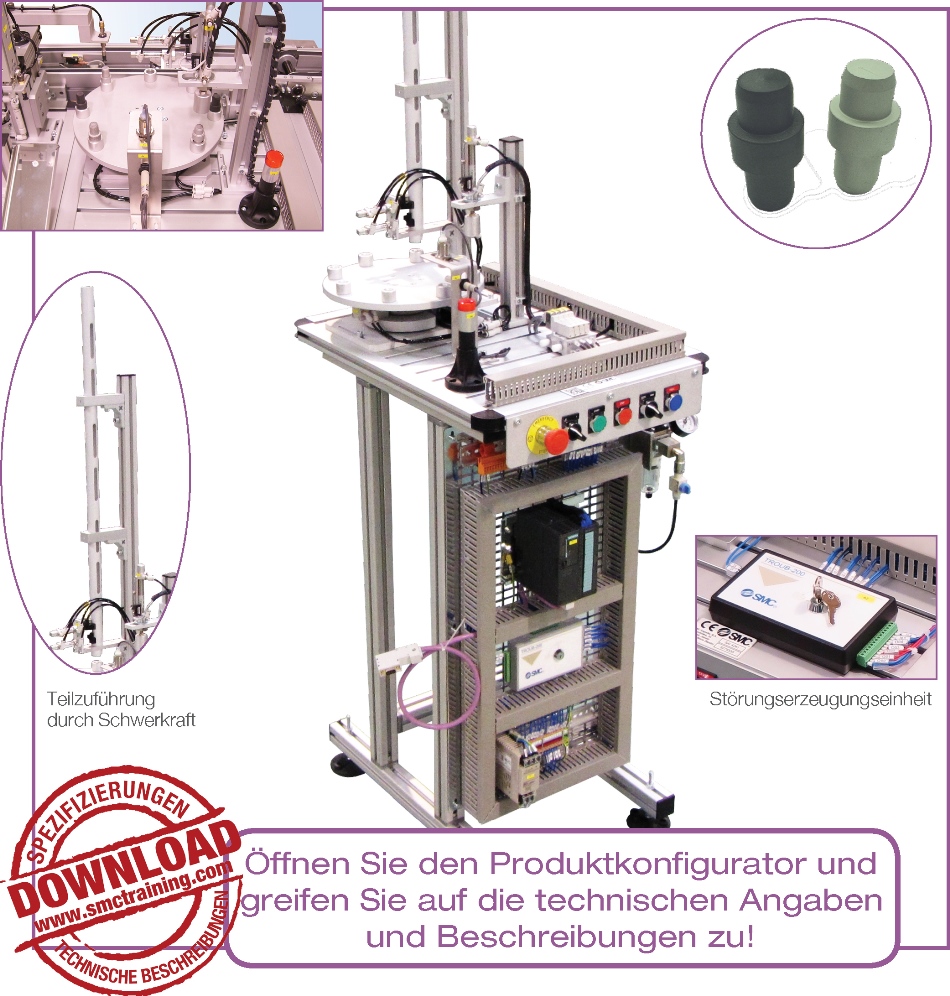

FAS-207: Arbeitsstation für das Klassifizieren der Achsen

Diese Station führt die Achsen des Produkts zu und verifiziert Materialtyp sowie Ausrichtung. Es gibt zwei Typen von Achsen, die sich im für die Herstellung verwendeten Material unterscheiden: Aluminium und Nylon. Dadurch lässt sich die Zahl der möglichen fertigen Endprodukte erhöhen, die von der Anlage montiert werden können, was zugleich das didaktische Potential des Systems FAS-200 erhöht.

Die verschiedenen Operationen dieser Station sind um eine Drehscheibe herum angeordnet. Folgende Operationen stehen zur Verfügung: Zuführen der Achsen, Messen der Achsenhöhe und Materialerkennung.

Umfasst das System zur Erzeugung von Störungen TROUB-200, mit dem sich bis zu 16 unterschiedliche Fehlfunktionen erzeugen lassen, die der Anwender diagnostizieren muss.

FAS-207
 450x600x1800mm

Verteilerplatte
Achsenzuführung
Höhenmessung der Achse
Materialdetektion Achse

Reedsensoren (x2)
Induktivsensoren (x1)
Kapazitativsensor (x1)

Digitalsensoren 8/6

Signalanzeige (x1)
Störungserzeugungseinheit (x1)

Linear-pneumatische Effektoren (x7)
